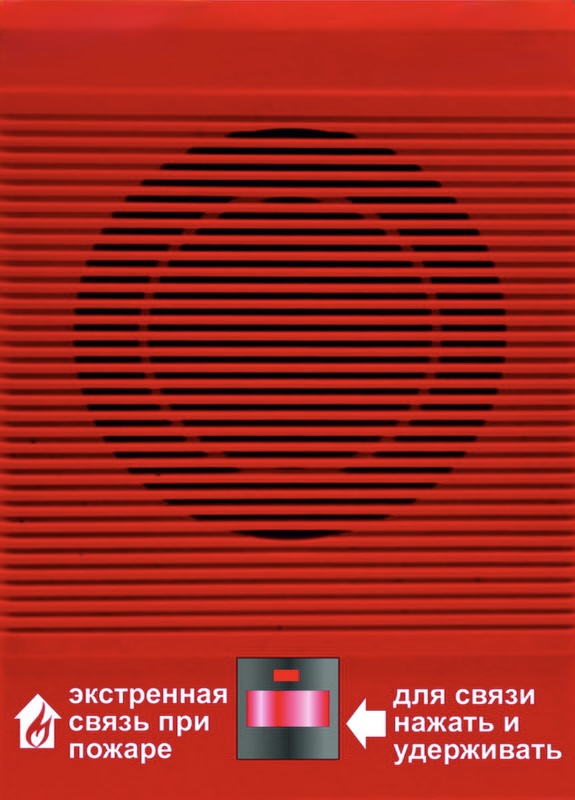

Блок связи вызывной ПВ-1
Блок связи вызывной ПВ-1 (далее – ПВ-1) входит в состав прибора управления пожарного ППУ «Квинта» (далее – прибор) по ТУ 26.30.50-002-78642900-2026 и обеспечивает двустороннюю голосовую связь с постом наблюдения.
Характеристики
Напряжение питания от БКУ-Н
12-28,6 В
Максимальный ток потребления в дежурном режиме
Не более 20 мА
Максимальный ток потребления в режиме вызова
Не более 60 мА
Максимальное количество ПВ-1, подключаемых на одну линию
5
Максимальное удаление от БКУ-Н
Не менее 200 м
Максимальное сопротивление жилы кабеля от БКУ-Н до ПВ-1
Не более 20 Ом
Габаритные размеры корпуса
123×89×53 мм
Масса
Не более 0,15 кг
Срок службы
Не менее 10 лет

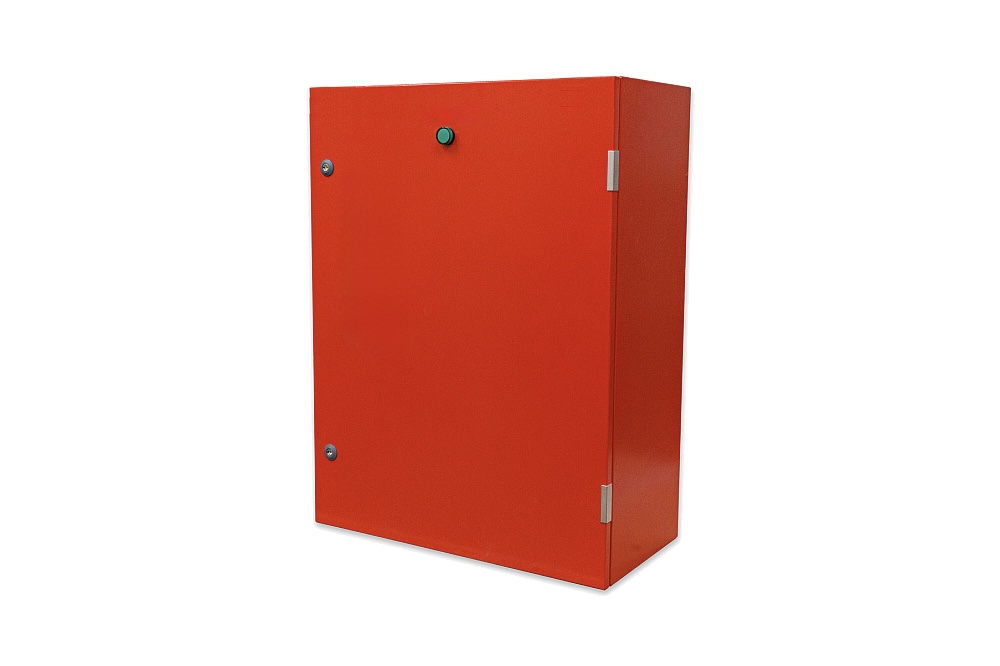

Усилитель ретрансляционный УР-100Вт
Усилитель ретрансляционный мощностью 100 Вт (сокращенно УР-100Вт) представляет собой элемент устройства управления пожарной сигнализацией типа ППУ «Квинта» (соответствует техническим условиям ТУ 26.30.50-002-78642900-2026). Его основная задача заключается в усилении звукового сигнала и передаче его на громкоговорители с трансформаторным подключением.
Характеристики
Количество защищаемых зон
1
Максимальное количество УР-100Вт на один выход управления БКУ-Н
5
Рабочее напряжение от основного источника питания постоянного тока
22,1-28,6 В
Рабочее напряжение от резервного источника питания постоянного тока
22,1-28,6 В
Максимальный ток потребления от ИБП в режиме покоя
Не более 0,1 А
Максимальный ток потребления от ИБП в режиме ретрансляции при максимальной нагрузке (100 Вт)
Не более 5,1 А (Примечание: Iпотр=(0,1+0,05×Рнагр) А)
Номинальное среднеквадратичное значение уровня входного сигнала
3 В
Максимальный уровень входного сигнала
5 В
Номинальное среднеквадратичное значение уровня выходного сигнала
100 В
Максимальная долговременная выходная мощность
100 Вт
Эффективный диапазон частот
40−16000 Гц
Неравномерность амплитудно-частотной характеристики в диапазоне эффективного диапазона частот
Не более 6 дБ
Коэффициент нелинейных искажений в нормальных условиях
0,5%
Габаритные размеры корпуса
205×190×77 мм
Масса
Не более 2 кг
Срок службы
Не менее 10 лет
